Малогабаритная самоходная буровая установка на гусеничном шасси

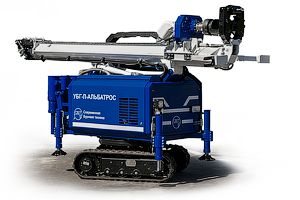

Буровая установка УБГ-Л "АЛЬБАТРОС" предназначена для бурения инженерных скважин в породах I-XII категории по буримости, в частности, для бурения скважин на воду, скважин под геотермальное отопление, инженерно-геологические изыскания, сваи различного назначения, и других работ в стесненных условиях.
Область применения
- бурение скважин на воду с промывкой до 100 метров
- бурение скважин на воду с продувкой и погружными пневмоударниками до 150 метров
- бурение скважин на воду шнеками, в том числе полыми, диаметром до 250 мм
- под геотермальные зонды до 100 метров
- инженерно-геологические изыскания
- буроинъекционные и буронабивные сваи диаметром до 250 мм
- винтовые сваи
- анкера Titan и Атлант
- инъектирование грунтов
- геологоразведочные скважины
- сейсморазведочные скважины
- технические скважины и другие работы в стесненных условиях.
Способы бурения
- шнековое
- с промывкой
- с продувкой
- пневмоударное
Малогабаритная буровая установка УБГ-Л-11 "Альбатрос" позволяет реализовать различные технологии бурения в максимально стесненных условиях. Благодаря небольшим габаритам, установка позволяет выполнять работы в местах, не доступных буровым установкам на автомобильном шасси типа: УАЗ, ГАЗ, ЗИЛ, КАМАЗ и т.п., а небольшая масса не требует для транспортировки дорогостоящей техники или прицепов.
Приобретая буровую установку УБГ-Л-11 "Альбатрос" на гусеничном ходу, Вы получаете ряд серьезных преимуществ на фоне аналогов:
- гусеничное шасси имеет поворотное основание бурового блока, что позволяет выполнять бурение нескольких скважин с одной точки в диапазоне 180 градусов, в том числе под наклоном
- оригинальная конструкция мачты с поворотным основанием предусматривает быструю и надежную анкеровку буровой установки, что при необходимости обеспечивает полноценное использование возможностей механизма подачи при давлении на забой скважины, вне зависимости от веса самой установки
- при своих характеристиках, массе и габаритах, установка имеет рекордное значение хода подачи вращателя, и обеспечивает использование бурильных труб длиной 2000 мм
Варианты исполнения
Буровая установка может быть смонтирована на базе прицепа, или шасси различных автомобилей, как с автономным приводом, так и с отбором мощности от двигателя а/м.
Типы автомобилей: УАЗ, Газель, ГАЗ, ЗИЛ, КАМАЗ, УРАЛ и т.п.
Тип прицепа:
грузоподъемностью от 1200 кг.
Ход подачи вращателя: до 5200 мм, в зависимости
от типа шасси.
Условная глубина бурения
| Диаметр бурения, мм |
Глубина,
м | ||||
| шнеками | полыми шнеками | с промывкой | с продувкой | с пневмоударником | |
| 90 | 50 | - | 120 | 150* | 150* |
| 150 | 35-45 | 30-35 | 100 | 150* | 150* |
| 180 | 30-35 | 25-30 | 100 | 150* | |
| 200 | 25-30 | 20-30 | 100 | 150* | |
| 250 | 25-30 | 25 | 70 | ||
*Необходим компрессор
Технические характеристики
| Наименование параметров | Величина | ||||
| ЭКСПЛУАТАЦИОННЫЕ | |||||
| Диаметр бурения максимальный, мм. | 250 | ||||
| Габаритные размеры,
мм: - в рабочем положении: - в транспортном положении |
2620 х 950 х 3800* 3350 х 950 х 2000* | ||||
| Гусеничного шасси | * | ||||
| Масса установки полная, кг, не более | 1500* | ||||
| ВРАЩАТЕЛЬ | |||||
| Тип | подвижный, проходной, откидываемый, с приводом от двух гидромоторов | ||||
| Крутящий момент силы, Нм, максимальный | 2700 | 3300 | |||
| Частота вращения шпинделя,
об/мин I диапазон II диапазон III диапазон |
28/56 80/160 110/220 |
23/46 65/130 90/180 | |||
| МЕХАНИЗМ ПОДАЧИ | |||||
| Тип | цепной с приводом от двух гидромоторов | ||||
| Усилие подачи,
кг, - вверх - вниз |
3200 3200 | ||||
| Ход подачи, мм, не менее: | 2400* | ||||
| Скорость подачи, м/сек, не
менее - рабочий режим - ускоренный режим |
0,11 0,52 | ||||
| МАЧТА | |||||
| Тип | Моноблочная с возможностью анкерования | ||||
| Количество креплений под анкеры | |||||
| Угол наклона мачты, град. | 0-95 | ||||
| ОСНОВАНИЕ САМОХОДНОЕ | |||||
| Тип | Поворотное без привода | ||||
| Угол поворота от продольной оси, град. | ±90 | ||||
| АГРЕГАТ НАСОСНЫЙ | |||||
| Привод | электрический | бензиновый | дизельный | дизельный | дизельный |
| Мощность привода, кВт | 30 | 58 | 26,1 | 34 | 60 |
| ШАССИ | |||||
| Тип | Гусеничное с гидроприводом / прицеп / (а/м)* | ||||
| Тип гусеницы | Резиновая | ||||
| Ширина гусеницы, мм | 180 | ||||
| Скорость передвижения, км/ч | 2 | ||||
| ЛЕБЕДКА | |||||
| Тип | Гидравлическая | Гидравлическая с псевдо-сбросом | Гидравлическая со свободным сбросом | ||
| Грузоподъемность максимальная, кН | 6 | ||||
| Канатаемкость, м | 60 | ||||
| Диаметр каната, мм | 6 | ||||
| БУРОВОЙ НАСОС ПОРШНЕВОЙ | |||||
| Марка | НБ-300/30 | ||||
| Тип | Поршневой c гидроприводом | ||||
| Производительность, л/мин | 300 | ||||
| Давление, Bar | 12 (30**) | ||||
| НАСОС ЦЕНТРОБЕЖНЫЙ | |||||
| Марка | НГЦ-50 | ||||
| Тип | Центробежный c гидроприводом | ||||
| Производительность, л/мин, макс. | 400 | ||||
| Модификация | с плавной
регулировкой производительности |
с
постоянной производительностью | |||
* В зависимости от модификации
** При выключенном
вращателе
Комплектующие импортного производства
| Наименование | Страна | Количество | Примечание |
| Дизельный двигатель | Япония | 1 | s |
| Гидронасос | Германия | 5 | s |
| Гидромотор | Германия | 2 | s |
| Гидромотор | США | 3 | s |
| Гидроцилиндр | Германия | 5 | s |
| Гусеничный борт в сборе | Италия | 2 | s |
| Редуктор планетарный | Италия | 2 | s |
| Гидрораспределители | Италия | 1 компл. | s |
| РВД | Италия | 1 компл. | s |
| Фильтры | Италия | 1 компл. | s |
s - стандартное оснащение
Применяемый инструмент:
- Шнеки полые L=1000-2000 мм (ШР-90, ШГ-150, ШГ-180, ШГ-200, ШГ-250)
- Шнеки полые L=1000-2000 мм (ШГ-180П, ШГ-250П)
- Трубы бурильные L=1000-2000 мм (ТБСУ-63,5, ТБ-89)
- Снаряды колонковые L=1000-2000 мм (СК-76 - СК-260)
Некоторые модификации буровой установки, обеспечивают применение бурового инструмента длиной до 4700 мм, за счет увеличения хода подачи вращателя до 5200 мм.
