Станок буровой переносной модульный

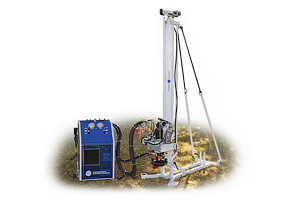

Буровой станок Колибри предназначен для шнекового, шарошечного, и колонкового бурения вертикальных и наклонных скважин в породах I-VI категорий по буримости.
Область применения
- бурение скважин на воду
- инженерно-геологические изыскания
- инъектирование грунтов
- бурение геологоразведочных скважин
- бурение технических скважин и другие работы в стесненных условиях.
Основными областями применения станка является бурение скважин на воду, и под инженерно-геологические изыскания.
Способы бурения
- шнековое бурение
- колонковое бурение всухую
- колонковое бурение с промывкой или продувкой
- бурение сплошным забоем с промывкой
Варианты монтажа
- переносной модульный
- на базе прицепа
- на шасси а/м типа УАЗ, Газель и т.п.
- на шасси вездехода ARGO и т.п.
Возможности и преимущества
Мачта
- снабжена механизмом подачи с канатным полиспастом, обеспечивающим при ходе подачи вращателя 1400 мм спускоподъемные операции (СПО) бурильных свечей длиной до 2400 мм;
- оригинальная конструкция обеспечивает работу этого модуля без ограничения срока эксплуатации;
- оригинальная конструкция каретки, обеспечивает большое усилие подачи при минимальных затратах мощности, а также значительный ресурс работы направляющих при работе модуля с абразивными растворами.
Вращатель
- имеет наименьшую массу в сравнении с любыми аналогами при сопоставимых величинах крутящего момента;
- обеспечивает надежное дистанционное переключение частоты вращения шпинделя без механических перемещений его деталей;
- опционально комплектуется вертлюгами, рассчитанными на использование очистных агентов под давлением 10 и 60 Bar;
- вращатель имеет проходной вал и выполнен с возможностью отведения в сторону для освобождения устья скважины при наращивании бурового инструмента, а также спуска обсадной трубы и т.п. в скважину.
Основание
- модифицируется для размещения непосредственно на грунте, санях и различных вездеходах;
- оригинальная констркция обеспечивает оперативное соединение с мачтой;
- комплектуется различными люнетами, обеспечивающими центрацию бурового инструмента и механизацию работ при СПО;
- комплектуется спецанкерами для закрепления на грунтах.
Маслостанция
- имеет большой КПД, обеспечивающий оптимальную температуру рабочей жидкости во всем спектре температур окружающей среды;
- модифицируется для привода от электрического, бензинового или дизельного двигателей;
- снабжена съемными ручками для переноски;
- крепление двигателя обеспечивает возможность его оперативного монтажа-демонтажа (не более 1 минуты) для уменьшения массы маслостанции при переноске и легкого запуска двигателя при отрицательных температурах.
Пульт управления
- имеет стационарное исполнение для размещения на маслостанции и модульное исполнение для дистанционного управления буровым блоком.
Применяемый инструмент:
Условная глубина бурения
|
Диаметр |
Глубина, м | ||||
|
шнеками |
полыми |
с промывкой |
с продувкой |
с пневмо- | |
|
90 |
20 |
- |
50 |
50 |
- |
|
150 |
15 |
10 | |||
|
180 |
10 |
8 | |||
|
200 |
7 |
5 | |||
*Для обеспечения бурения скважин с промывкой или продувкой необходимо иметь буровой насос (мотопомпу) или компрессор.
Технические характеристики СБ-ПМ-01
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ |
ВЕЛИЧИНА | |
| ЭКСПЛУАТАЦИОННЫЕ | ||
| Диаметр бурения максимальный, мм | 200 | |
| Габариты в рабочем положении,
мм: бурового блока (длина/ширина/высота): маслостанции (длина/ширина/высота): |
1190×530×3580 950×540×700 | |
| Масса бурового станка с РВД и рабочей жидкостью, кг, не более |
270* | |
|
Масса модулей, кг, не более: |
38 | |
| ВРАЩАТЕЛЬ | ||
| Тип | Подвижный, откидной, с приводом от двух гидромоторов, с проходным шпинделем | |
| Крутящий момент силы, макс.Нм макс. | 1200 | |
| Частота вращения шпинделя, об/мин | 0...210 | |
| МАЧТА | ||
| Тип механизма подачи | С приводом от гидроцилиндра | |
| Усилие подачи, кг, макс. - вверх - вниз |
1150 780 | |
| Ход подачи, мм | 1400 | |
| Скорость подачи,
м/сек, - вверх - вниз |
0,09 0,13 | |
| МАСЛОСТАНЦИЯ | ||
| Привод | Электрический | Бензиновый |
| Мощность привода, кВт |
15 | 18 |
