Буровая установка гидрофицированная средней серии на гусеничной базе

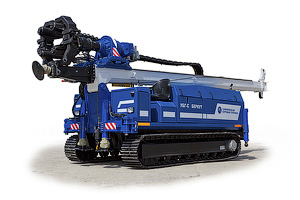

Буровая установка УБГ-С-30 "БЕРКУТ" предназначена для бурения инженерных скважин в породах I-XII категории по буримости, в частности, для бурения скважин под буроинъекционные и буронабивные сваи, шпунтовые ограждения, опоры ЛЭП, высокоэффективное бурение скальных пород, в том числе в условиях сложной пересеченной местности под опоры газнефтепроводов и ЛЭП, выполнение работ по отбору керна большого диаметра на россыпных месторождениях золота, бурение скважин на водопонижение с обратной промывкой, инженерно-геологические изыскания, бурение скважин на воду и геотермальное отопление, закручивание винтовых свай и ряда других работ в стесненных условиях в условиях .
Варианты исполнения
- гусеничное шасси
- шасси а/м КАМАЗ (УБГ-С-40)
Область применения
- бурение под буроинъекционные и буронабивные сваи с одновременной непрерывной обсадкой диаметром 150-650 мм, с использование полых проходных шнеков
- бурение под сваи диаметром до 700 мм (опционально 1000 мм) с использованием полых шнеков типа ШГ- .../110, с возможностью последующей закачки пескобетона или бетона через полость шнековой колонны
- бурение под опоры ЛЭП и газонефтепроводов, в том числе в условиях сложной пересеченной местности с преодолением крутых склонов и высокоэффективным бурением скальных пород диаметром до 650 мм
- бурения скважин под шпунтовые ограждения диаметром до 650 мм
- бурение скальных пород V-XII категорий по буримости, диаметром до 650 мм со скоростью 6-10 м/ч, с использованием комплекса КОПБ
- бурение скважин на водопонижение, диаметром до 700 мм на глубину до 100 метров
- бурение скважин на россыпных месторождениях, в том числе с обсадкой скважины, диаметром до 550 мм
- бурение скважин с отбором керна колонковым способом, забивными стаканами, обуривающими грунтоносами, полыми проходными шнеками (типа ШГ-180П, 250П, 320П), обеспечивающими отбор керна ненарушенной структуры (монолита) с одновременной непрерывной обсадкой скважины
- винтовые сваи
- бурение скважин на воду и геотермальное отопление глубиной до 150-200 метров
- бурение водозаборных скважин всухую шнеками, в том числе с одновременной обсадкой
- лидерное бурение скважин и другие работы
Способы бурения
- шнековое
- колонковое
- пневмоударное
- с обратной промывкой
- с промывкой
- с продувкой
- канатно-ударное
Возможности и преимущества
Буровая установка "БЕРКУТ" от существующих отечественных и импортных аналогов отличается следующими основными преимуществами:
- Уникальная компоновка узлов самоходного основания, а также оригинальная конструкция бурового блока, обеспечивают превосходство удельных технических характеристик буровой установки в сравнении с аналогами, а также надежность и долговечность бурового блока.
- Компактность и мобильность: исключительно малый удельный вес и габариты позволяют легко перевозить ее на обычном грузовом автомобиле без использования тралов
- Небольшая площадь занимаемая установкой в рабочем положении, позволяет выполнять буровые работы в очень стесненных условиях.
- Высокая проходимость и маневренность установки на гусеничной базе, позволяет производить работы в стесненных и труднопроходимых условиях, а также легко и быстро выставлять ось шпинделя вращателя относительно оси скважины.
- Конструкция мачты и каретки вращателя, обеспечивает работу этих с максимальным ресурсом.
- Ход подачи вращателя величиной до 5000 мм обеспечивает бурение скважин с использованием инструмента длиной до 4000 мм.
- Вращатель выполнен с возможностью его отведения в сторону освобождая устье скважины, для удобства наращивания инструмента, а также спуска обсадной трубы, армокаркаса сваи и т.п. в скважину.
- Вращатель имеет минимальный вес и габариты, а его конструкция проверенная временем на других установках "СБТ", доказала его высочайшую надежность и долговечность работы.
- Установка оснащена лебедкой с грузоподъемностью 25 кН (опция 40 кН), при желании с возможностью свободного сброса (опция), что делает установку более универсальной.
- Управление передвижением буровой установки осуществляется с переносного пульта радиоуправления, либо с самой установки, что обеспечивает свободу размещения оператора при управлении буровой установкой в стесненных условиях.
- Установка оснащается тремя типами вращателей, что позволяет выполнять широкий спектр задач, и использовать различные технологии бурения.
- Буровая установка при необходимости комплектуется буровым поршневым насосом НБ-300/30, или центробежным насосом с гидроприводом для бурения скважин с промывкой.
- Опционально установка оснащается: насосом высокого давления (200 Bar), моечным пистолетом, сварочным генератором.
- Оригинальная конфигурация гидросистемы с импортными комплектующими от лучших производителей стран Германии и Италии, обеспечивает высокую надежность работы установки, с учетом работы в Северных регионах и тяжелых условий эксплуатации.
Условная глубина бурения
| Диаметр бурения, мм | Глубина, м | ||||
| шнеками | полыми шнеками | с промывкой | с продувкой | с пневмоударником | |
| 250 | 40 | 35 | 300 | 100 | 100 |
| 370 | 30 | 25 | |||
| 425 | 30 | 20 | |||
| 450 | 25 | 20 | |||
| 550 | 15 | 10 | |||
| 650 | 10 | - | |||
Технические характеристики
| Наименование параметров | Величина | ||||
| ЭКСПЛУАТАЦИОННЫЕ | |||||
| Диаметр бурения максимальный, мм. | 700/1000* | ||||
| Габаритные размеры, мм: - в рабочем положении: - в транспортном положении |
4990х2200х7325* 6735х2200х2600* | ||||
| Количество аутригеров | 4 | ||||
| Модель гусеничного шасси | металлическое/металлическое с обрезиневанием/раздвижное* | ||||
| Масса установки полная, кг, не более | 8300-10000* | ||||
| ВРАЩАТЕЛЬ | |||||
| Тип | подвижный, непроходной, смещаемый с приводом от двух гидромоторов/проходной* | ||||
| Крутящий момент силы, Нм (максимальный) | 4 750* | 7 000* | 8 400* | 8 700* | 40 500* |
| Частота вращения шпинделя,
об/мин I режим II режим |
0...170* 0...340* |
0...115* 0...230* |
0...90* 0...190* |
0...100* 0...200* |
0...30* 0...60* |
| Ход смещения вращателя, мм | 550/700/1100* | ||||
| МЕХАНИЗМ ПОДАЧИ | |||||
| Тип | цепной с приводом от гидромотора | ||||
| Усилие подачи, кг, максимальное (вверх/вниз) | 10 000 | ||||
| Ход подачи, мм, не менее: | 1400-5100* | ||||
| Скорость подачи, м/сек, не менее - рабочий режим - ускоренный режим |
0,15 0,7 | ||||
| МАЧТА | |||||
| Тип | Моноблочная | ||||
| Угол наклона мачты, град: в продольной плоскости |
10...115 | ||||
| АГРЕГАТ НАСОСНЫЙ | |||||
| Привод | Дизельный двигатель ЯМЗ-236 | ||||
| Мощности привода, кВт (л.с.) | 132 (180) | ||||
| ШАССИ | |||||
| Тип | Гусеничное с гидропроводом | ||||
| Тип гусеницы | Металлическая/ металлическая с обрезиниванием* | ||||
| Ширина гусеницы, мм | 400* | ||||
| Дорожный просвет, мм | 300/500* | ||||
| Скорость передвижения, км/ч | 1,7 | ||||
| ЛЕБЕДКА | |||||
| Тип | Планетарная с 4-х слойной навивкой каната/со свободным сбросом | ||||
| Привод | от гидромотора | ||||
| Грузоподъемность, кг: - на 1 слое |
2500/ 4000* | ||||
| Канатоемкость, м, не менее | 30 | ||||
| Диаметр каната, мм | 12 | ||||
*В зависимости от модификации
Применяемый инструмент:
- Шнеки полые (ШГ-180, ШГ-200, ШГ-250, ШГ-320, ШГ-340, ШГ-370, ШГ-425, ШГ-450)
- Шнеки полые (ШГ-370/230, 425/280, 450/280, 550/380)
- Шнеки (ШГ-320/110, ШГ-340/110, ШГ-370/110, ШГ-425/110, ШГ-450/110, ШГ-550/110, ШГ-650/110)
- Шнеки полые (ШГ-180П, 250П)
- Трубы бурильные (ТБ-89, ТБ-146, ТБ-168, ТБ-219)
- Снаряды колонковые (СК-190 - СК-660)
